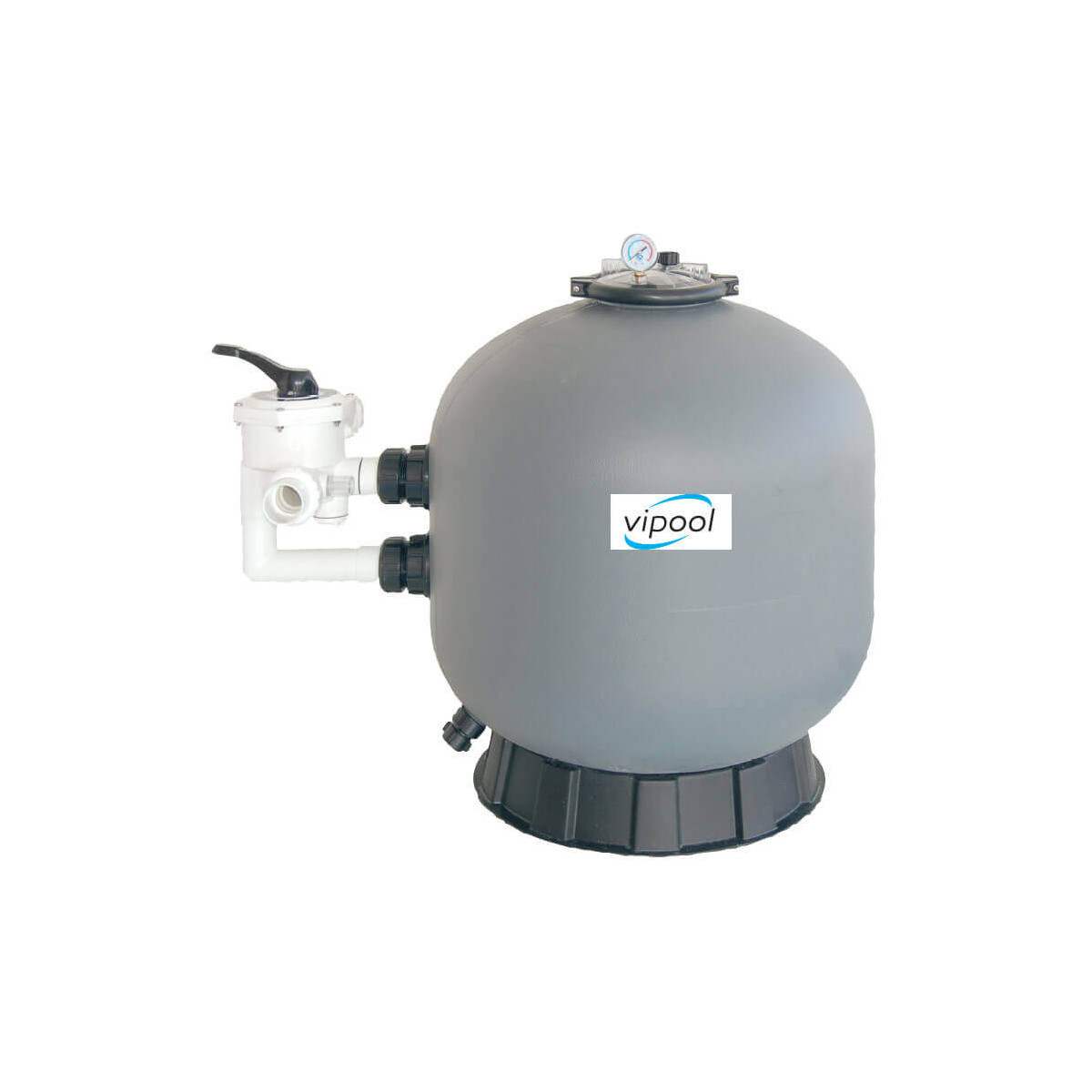

Filtre à sable Vipool Side 11 m3/h - Ø 527 mm
Filtre à sable soufflé VIPool FS11 pour piscine jusqu'à 60 m3 maximum (idéal pour un volume de 40 à 45 m3).
- Compact, léger et économique
- Filtre en PEHD moulé par soufflage en une seule pièce
- Débit maximum accepté : 11 m3/h
- Diamètre de la cuve : 527 mm
- Vanne Side 6 voies
- Livré avec manomètre de pression, purge et raccords 50 mm
- Nécessite 85 Kg de sable (non fourni)
- Garantie cuve : 5 ans
Payez en 3, 4 ou 10x
avec Alma
Livraison offerte
dès 150€*
Conseils d'experts
100% personnalisés
*En France Continentale
Filtre à sable soufflé VIPool Side 11 m3/h
Présentation du filtre piscine VIPool Side FS11
Le filtre à sable VIPool FS11 assure une parfaite filtration de l'eau de la piscine en retenant toutes les impuretés dans son lit de sable ou de verre éco-filtrant (non fourni). Il est fabriqué en PEHD et moulé par soufflage en une seule pièce. En l'absence de soudures, la possibilité d'une fuite est ainsi largement limitée. Le filtre à sable FS11 est livré avec sa vanne latérale à 6 positions (filtration, lavage, rinçage, égout, circulation et fermé), une purge et un manomètre de pression. Très pratique, son couvercle transparent permet de visualiser à tout moment l'état du lit de sable. Enfin, la cuve est garantit durant 5 ans, et le reste des équipements pendant 2 ans.
En définitive, le filtre piscine VIPool FS11 se distingue par son excellent rapport qualité/prix. Résistant, économique et facile à utiliser, il répond aux besoins de la majorité des propriétaires de piscine.
Avantages du filtre à sable VIPool FS11
- ✔ Idéal pour la filtration d'une piscine de 40 à 45 m3 (possible jusqu'à 60 m3 max)
- ✔ Excellent rapport Qualité/Prix
- ✔ Filtre en PEHD soufflé en une seule pièce : très résistant (traitement chimique, variation de pression, ...)
- ✔ Compact et léger : facile à manipuler et à déplacer
- ✔ Vanne 6 voies Side (latérale) très simple d'utilisation
- ✔ Couvercle transparent pour un contrôle facilité du lit de sable
- ✔ Livré avec : vanne 6 voies 1"1/2, raccords Ø 50 mm et manomètre de pression (sable non fourni)
- ✔ Garantie : 5 ans sur la cuve, 2 ans sur les autres composants
Caractéristiques générales du filtre piscine VIPool FS11
- Pression maximum de service : 2 bars
- Pression d'essai : 3 bars
- Température maximum : 40°C
- Vitesse maximum de filtration : 50m3/h/m²
- Granulométrie de sable nécessaire : 0,5 à 0,8 mm
Caractéristiques techniques des filtres piscine VIPool soufflé série Side
| Filtre VIPool FS6 | Filtre VIPool FS11 | Filtre VIPool FS15 | Filtre VIPool FS20 | |
|---|---|---|---|---|
| Débit max accepté | 7,8 m3/h | 10,8 m3/h | 15,3 m3/h | 19,2 m3/h |
| Volume piscine conseillé | 25 à 48 m3 | 40 à 60 m3 | 60 à 90 m3 | 75 à 110 m3 |
| Diamètre de la cuve | Ø 449 mm | Ø 527 mm | Ø 627 mm | Ø 703 mm |
| Surface de filtration | 0,16 m² | 0,22 m² | 0,31 m² | 0,39 m² |
| Raccord | 1" 1/2 | 1" 1/2 | 1" 1/2 | 1" 1/2 |
| Poids de sable nécessaire | 45 Kg | 85 Kg | 145 Kg | 210 Kg |
| Poids filtre / vanne | 13 / 3 Kg | 19 / 3 Kg | 24,5 / 3 Kg | 28,5 / 3 Kg |
Choix du média filtrant
La charge filtrante constitue la matière première permettant de filtrer les déchets et résidus présents dans l'eau de la piscine. Cette charge filtrante est généralement constituée d'un mélange de gravier et de sable. Il existe aujourd'hui un nouveau média filtrant plus efficace et plus durable constitué de résidus de verre recyclés et polis, appelé verre éco-filtrant. Dans tous les cas, il faut toujours utiliser 2 granulométries différentes : un média grossier au fond du filtre (gravier ou verre gros) et un média fin par dessus (sable ou verre fin). A noter que la plus grande densité du verre permet de réduire la quantité nécessaire d'environ 20%. Vous trouverez ci-dessous la proportion idéale à prévoir en fonction du média filtrant choisi :
- Sable : 55 Kg + Gravier : 30 Kg
- Verre fin : 45 Kg + Verre gros : 25 Kg
Dimensions du filtre VIPool Série Side FS11 (en mm)
| VIPool FS8 | VIPool FS11 | VIPool FS15 | VIPool FS20 | |
|---|---|---|---|---|
| A | 455 | 535 | 635 | 710 |
| B | 390 | 500 | 500 | 500 |
| C | 125 | 125 | 125 | 125 |
| D | 730 | 770 | 850 | 960 |
| E | 360 | 390 | 430 | 450 |
| F | 420 | 450 | 490 | 510 |
Fonctionnement, installation et mise en service du filtre à sable VIPool Série Side
Fonctionnement du filtre à sable
Le réservoir du filtre est rempli d’un sable de calibre adapté pour arrêter les particules en suspension dans l’eau de piscine.
La filtration
Lorsque la vanne 6 voies est en position FILTRATION, l’eau aspirée par votre pompe dans la piscine, est diffusée par le haut du réservoir du filtre. L’eau sous pression se décharge de ses impuretés en traversant la masse de sable contenue dans le filtre. L’eau ainsi filtrée est recueillie au bas du filtre et retourne au bassin. L’encrassement progressif du sable par accumulation des particules, augmente la résistance au passage de l’eau et diminue l’efficacité du filtre: l’augmentation de la pression dans le filtre est indiquée par le manomètre signalant qu’il faut procéder à un contre lavage de la masse filtrante.
La contre-lavage
Lorsque la vanne 6 voies est en position LAVAGE, le flux de l’eau aspiré par votre pompe dans la piscine est dirigé du bas vers le haut du filtre, circulant à travers la masse filtrante en sens inverse, ce qui décolle les impuretés jusqu'alors prisonnière du sable. L’eau ainsi chargée est alors déversée à l’égout. Une fois le contre lavage effectué, faites fonctionner le filtre environ 30 secondes avec la vanne 6 voies en position RINÇAGE.
ATTENTION : VEILLEZ À TOUJOURS STOPPER LA POMPE AVANT DE MANOEUVRER LA VANNE 6 VOIES
Installation du filtre à sable
Le montage du filtre ne requiert qu'un simple tournevis.
Précautions
Le filtre doit être positionné sur un sol de niveau, stable et très ferme. Pensez à positionner le filtre de manière à avoir toujours un accès rapide à la vanne 6 voies.
Montage
Étape 1 : Chargement du sable par l’ouverture au sommet du réservoir
- Placer les joints et connecter la vanne 6 voies au réservoir.
- Ôter le couvercle.
- Remplir à 1/3 le filtre d’eau, afin de ralentir la chute du sable sur les crépines, et éviter ainsi de les abîmer lors du versement du sable.
- Verser délicatement le sable par l’ouverture supérieure.
- Remplir de sable jusqu’à environ 2/3 de la contenance du filtre.
- Aplanir la surface du sable.
Astuce
Au lieu d'utiliser uniquement du sable, vous pouvez utiliser l'équivalent d'1/3 de gravier pour 2/3 de sable. Vous éviterez ainsi d'éventuels retours de sable dans votre eau et optimiserez la qualité de votre filtration.
Étape 2 : Fermeture
- Refermer le couvercle
- Sur celui-ci, visser le manomètre avec son joint (ne pas serrer trop fort).
- Visser également la mise à l’air avec son joint sur le couvercle.
Étape 3 : Raccordements
- Raccorder la vanne à la pompe par l’orifice de la vanne marqué PUMP.
- Connecter le refoulement vers la piscine par l’orifice marqué RETURN, puis finir les raccordements (piscine vers; pompe, vanne vers égout).
- Effectuer le branchement électrique de la pompe selon les normes en vigueur.
- Vérifier tous les serrages, puis mettre en eau.
Mise en service du filtre à sable
- S’assurer que le niveau du sable dans le réservoir est correct, et que tous les raccords sont correctement serrés.
- Appuyer à fond sur la poignée de la vanne 6 voies, puis la placer face au repère LAVAGE (pour éviter d’endommager le joint toujours appuyer à fond sur la poignée avant de la tourner).
- S’assurer que l’aspiration et le refoulement sont ouverts, puis amorcer la pompe pour remplir le réservoir du filtre. Laisser couler vers l’égout pendant environ 1 minute, ce lavage initial nettoie le sable de ses impuretés.
- Stopper la pompe, puis mettre la vanne 6 voies en position RINÇAGE. Démarrer la pompe et la laisser tourner environ 30 secondes, couper la pompe et remettre la vanne 6 voies en position FILTRATION puis redémarrer la pompe.
- Éventuellement régler les vannes d’aspiration et de refoulement pour obtenir le débit désiré.
- Vérifier l’installation pour s’assurer de l’absence de toute fuite.
- Noter la pression affichée sur le manomètre quand le filtre est propre. La pression augmentera au fur et à mesure avec l’encrassement du sable.
- Lorsque la pression a augmenté d’environ 0,4 bar procéder à un lavage du filtre.
NB : Lors de la remise en fonction de la piscine après hivernage, il peut être nécessaire de procéder plus fréquemment à des contre-lavage.
Utilisation de la vanne latérale 6 voies
| Position de la vanne | Fonction |
|---|---|
| FILTRATION | Filtration normale et retour au bassin |
| LAVAGE | Nettoyage du sable par contre lavage, renvoit à l'égout de l'eau chargée en impuretés |
| RINÇAGE | Après un lavage, nettoyage de la vanne, renvoi à l'égout |
| ÉGOUT | Pas de filtration, aspire dans le bassin et renvoi à l'égout |
| CIRCULATION | Pas de filtration, aspire dans le bassin et renvoi au bassin |
| FERMÉ | Ferme toute la circulation |
| UPC | 100760 |
| Poids de sable à ajouter | 85 Kg |
| Diamètre filtre (mm) | 500 à 599 mm |
| Débit filtre (m3/h) | 5 à 10 m3/h |
| Garantie cuve | 5 ans |
| Orientation vanne | Side (latérale) |
| Diamètre du filtre | 527 mm |
| Surface de filtration | 0,22 m² |
| Vitesse max de filtration (m3/h/m²) | 50 |
| Purge filtre | Oui |
| Débit max (m3) | 10,8 m3/h |
| Débit | 11 m3/h |
| Compatible eau salée | Oui |
| Matière | PEHD |
| Pression de fonctionnement (bars) | 2 bars |
| Garantie | 2 à 5 ans |
| Poids | 13,5 kg |
